在電能質量測試與分析工作中，諧波問題是影響供電系統安全性和設備可靠性的重要因素。其中，電壓諧波與電流諧波雖然同屬諧波范疇，但在形成機理、影響對象及治理思路上存在明顯差異。正確區分兩者的特性，是開展電能質量分析與治理設計的基礎前提。

一、電壓諧波與電流諧波的概念差異

電流諧波是指非線性負載在運行過程中產生的非正弦電流分量，如整流設備、變頻器、電力電子裝置等都會向電網注入大量諧波電流。這些諧波電流沿著電網傳播，在系統阻抗作用下產生電壓畸變。

電壓諧波則是指電網電壓波形偏離理想正弦波的現象，本質上是諧波電流在電網阻抗上形成的結果。也就是說，電流諧波是“源頭”，電壓諧波是“結果”，兩者在機理上具有明確的因果關系。

二、電壓諧波與電流諧波的工程表現差異

在工程實踐中，電流諧波主要集中出現在負載側，表現為諧波含量高、電流波形畸變嚴重，但電壓波形變化可能并不明顯；而電壓諧波則更多體現在電網側，對整個供電系統及多臺設備產生影響。

電流諧波主要危害包括設備發熱、變壓器損耗增加、電纜過載等問題；電壓諧波則會影響電氣設備運行穩定性，引發繼電保護誤動、測量儀表誤差及控制系統異常等系統性問題。

三、電壓諧波與電流諧波的測試重點區別

在測試層面，電流諧波測試更側重于識別諧波源及其注入特性，重點關注諧波次數、諧波電流幅值及總諧波畸變率（THDi）；電壓諧波測試則更關注電網質量狀態，重點分析電壓總諧波畸變率（THDu）及各次諧波電壓分量。

兩者的測試目標不同，但必須結合分析，才能完整反映電能質量問題的本質結構。

四、電能質量分析儀在諧波測試中的作用

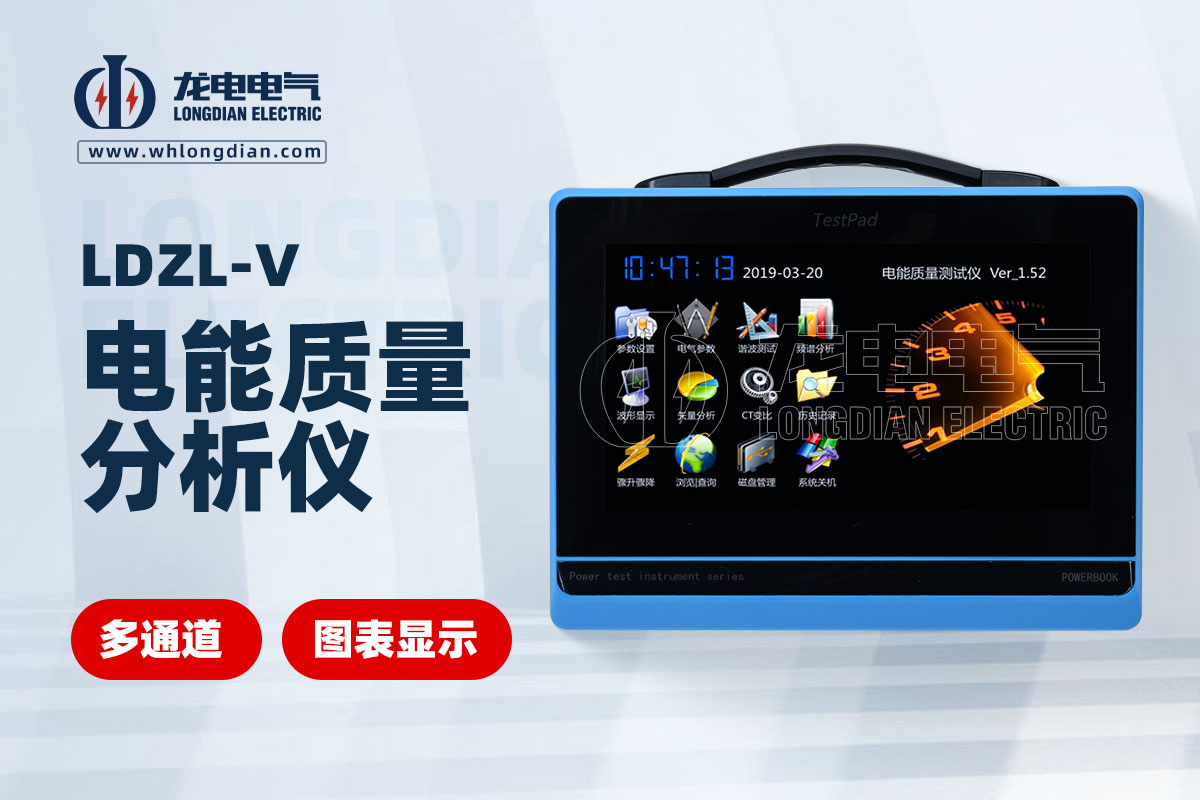

在實際測試中，需要具備同步采集與頻譜分析能力的專業儀器進行支撐。武漢市龍電電氣設備有限公司生產的電能質量分析儀，可同時對電壓諧波與電流諧波進行高精度測量與譜分析，自動計算THD指標，并生成可視化報表數據，為諧波源識別與電能質量評估提供可靠依據。

通過對比不同節點的諧波數據，可有效區分“諧波產生源頭”與“系統放大效應”，為后續濾波裝置選型及治理方案設計提供科學支撐。

五、工程治理中的應用思路

在諧波治理實踐中，應堅持“先控源、再治網”的原則。優先對電流諧波源頭進行治理，如配置有源濾波器、優化負載結構；同時結合電壓諧波測試結果，對系統側進行補償與濾波設計，實現整體電能質量水平的提升。

通過持續使用電能質量分析儀開展動態監測，可實現對諧波問題的長期評估與趨勢分析，避免一次治理、反復反彈的工程風險。
