互感器作為電力系統中實現電流、電壓變換與測量的重要一次設備，其變差特性直接影響計量準確性和繼電保護動作的可靠性?；ジ衅髯儾钋€，是反映互感器在不同負荷、電流或電壓條件下變比誤差變化規律的重要技術依據。通過對變差曲線的生成與分析，運維和試驗人員可以全面掌握互感器的實際運行性能，為設備投運、檢修和狀態評估提供科學支撐。

在變差曲線的生成過程中，測試原理和數據采集是關鍵環節?；ジ衅骶C合測試通常通過在二次側施加不同負荷，或在一次側施加不同電流、電壓等級，逐點測量互感器的實際輸出值，并與理論變比進行對比，從而得到各測試點的變比誤差。將誤差值按對應的一次電流或負荷水平繪制成曲線，即形成互感器的變差曲線。該曲線能夠直觀反映互感器在額定及非額定工況下的誤差變化趨勢。

從工程實踐來看，測試條件的規范性直接影響變差曲線的可靠性。生成變差曲線時，應嚴格按照相關國家標準或行業規程設置測試點數量和測試范圍，尤其要覆蓋常用運行區間和接近額定值的關鍵點。同時，測試過程中應保證接線正確、二次回路負荷穩定，并避免外界電磁干擾對測量結果造成影響，以確保曲線數據真實、可重復。

在變差曲線的判斷與分析方面，重點在于將實測曲線與互感器精度等級要求進行對照。若在規定負荷范圍內，變差始終控制在允許誤差范圍內，且曲線變化平滑、無明顯突變，通常可判定互感器性能合格。反之，若在某一負荷區間出現誤差陡增、曲線畸變或超限現象，則可能意味著鐵芯飽和、繞組老化或二次負荷不匹配，需要進一步分析甚至安排檢修或更換。

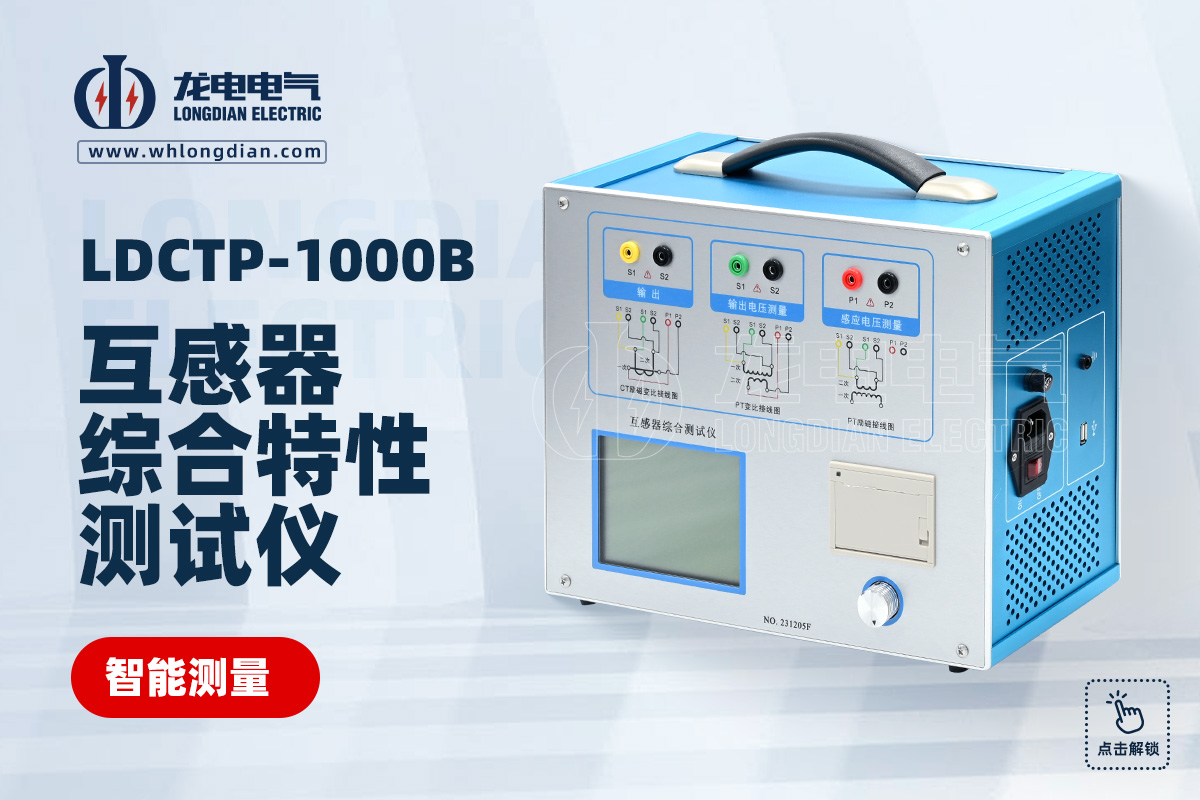

在實際測試應用中，武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，能夠實現多測試點自動采集與計算，并以曲線形式直觀展示互感器的變差特性。該類設備操作便捷、測試精度高，既適用于互感器出廠試驗，也滿足現場交接試驗和預防性試驗的需求，為工程人員快速、準確判斷互感器狀態提供了有力工具。

總體而言，互感器變差曲線的生成與判斷，是互感器性能評估中不可或缺的重要環節。通過規范的測試流程、科學的曲線分析方法，并配合高性能的互感器綜合測試儀，可以有效提升互感器檢測的準確性和可靠性，保障電力系統計量與保護的安全運行。
