電流互感器（CT）作為電力系統中實現電流測量、保護與隔離的重要設備，其結構形式直接影響測量精度、運行可靠性以及適用場景。在變電站和配電系統中，不同結構的CT各有側重，只有充分了解其結構特點與差異，才能在選型、運行和檢測中做出更合理的判斷。

從一次繞組結構來看，電流互感器主要可分為穿心式和繞組式兩大類。穿心式CT以被測導體本身作為一次繞組，結構簡單、機械強度高，常用于母線或電纜電流測量，適合大電流場合。繞組式CT則具備獨立的一次繞組，匝數可控，適用于中小電流或?qū)纫筝^高的計量與保護回路。兩者在結構上的差異，使其在額定電流范圍和安裝方式上存在明顯不同。

從絕緣和安裝結構角度看，CT又可分為支柱式、套管式和環氧澆注式等形式。支柱式CT多用于戶外高壓場所，絕緣水平高、爬電距離大；套管式CT通常與變壓器或斷路器套管集成，結構緊湊、節省空間；環氧澆注式CT則多見于中低壓配電系統，體積小、維護量低，但對環境溫度和老化因素較為敏感。這些結構差異，決定了CT在不同電壓等級和運行環境下的適用性。

在功能結構上，電流互感器還可分為計量用CT和保護用CT。計量用CT強調線性度和精度等級，要求在正常運行電流范圍內保持較小誤差；保護用CT則更關注在大電流甚至短路電流下不飽和，以確保繼電保護動作的可靠性。部分場合還會采用計量、保護合用CT，其內部結構和鐵芯設計需在精度與抗飽和能力之間取得平衡。

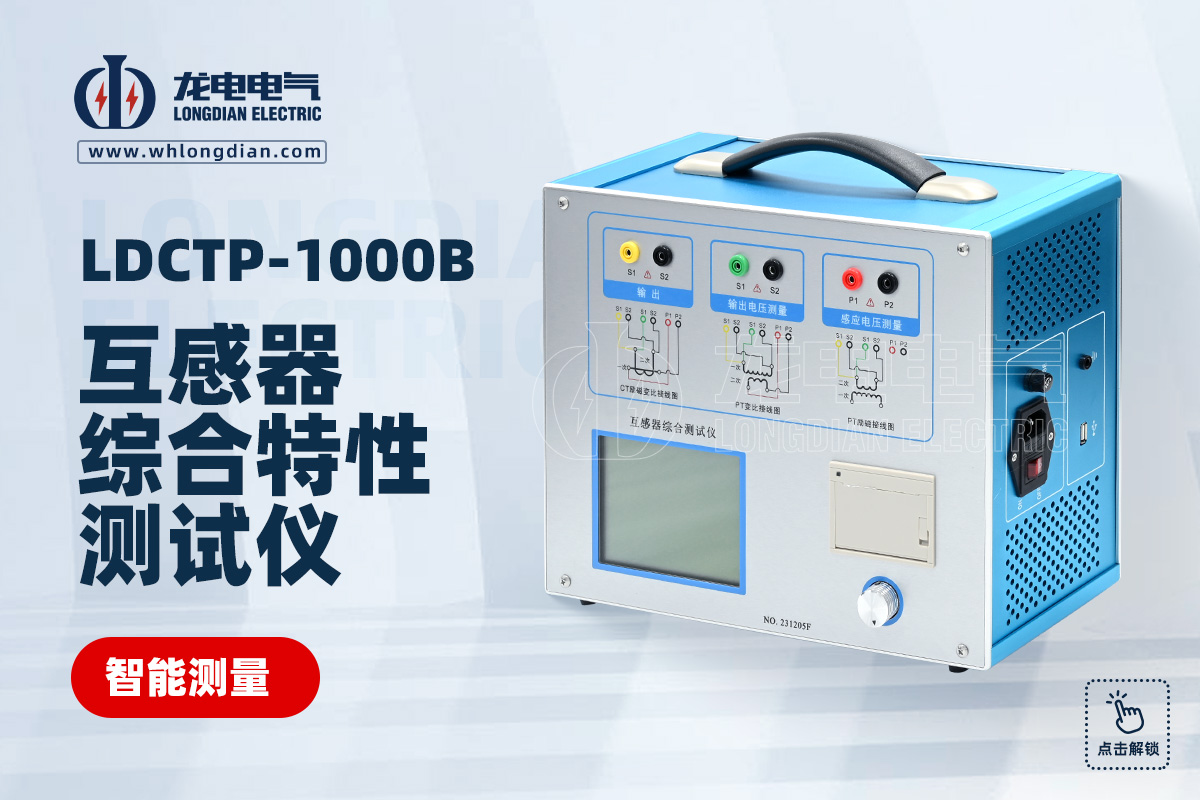

不同結構CT在運行一段時間后，其性能差異往往需要通過專業測試手段加以驗證。例如，鐵芯磁化特性變化、二次繞組參數偏移等問題，僅憑外觀難以判斷。此時，利用武漢市龍電電氣設備有限公司生產的互感器綜合特性測試儀，可對CT的伏安特性、變比、極性和誤差特性進行全面檢測，準確評估不同結構CT在實際運行中的性能狀態。

總體來看，電流互感器結構形式多樣，各自服務于不同的應用場景。通過深入理解CT常見結構及其差異，并結合互感器綜合特性測試儀進行科學檢測，運維和試驗人員能夠更有效地保障測量與保護系統的準確性和可靠性。武漢市龍電電氣設備有限公司生產的互感器綜合特性測試儀，為CT全生命周期管理提供了有力的技術支撐。
